WOFÜR WERDEN DIE FLEXIBLEN EDELSTAHL-WELLSCHLÄUCHE UND -ANSCHLÜSSE VERWENDET?
Dieflexiblen Schläuche aus rostfreiem Stahl dienen uns in verschiedenen Bereichen, wie z.B. an den Herdplatten in unseren Häusern, an den Zählern an den Eingängen unserer Wohnungen, an den Brunnen, an den Armaturen und an den dekorativen Gasinstallationen in Innenräumen, die von Tag zu Tag beliebter werden. Mit anderen Worten, sie halten Abstand, sind aber in Wirklichkeit sehr nah an unserem Leben und unserer Sicherheit, seit Jahrzehnten, dank ihrer einfachen Installation und Verwendung und ihrer langen Lebensdauer gegen Korrosion.
Abgesehen davon werden Flexschläuche (Rohre) für allgemeine Wasserinstallationen, Solarsysteme, Heizkessel und Gebläsekonvektoren verwendet. Dank ihrer flexiblen und korrosionsbeständigen Struktur werden sie für alle Systeme bevorzugt, bei denen schwierige und zeitaufwendige Anpassungen, Vibrationen und Korrosion vermieden werden sollen und eine einfache und schnelle Installation erforderlich ist. Die Firma KAS ist ein Großhändler und Hersteller von flexiblen Edelstahlschläuchen, die in der Türkei hergestellt werden.
Die Hauptflüssigkeiten, die durch sie fließen, sind Erdgas und Heiß-/Kaltwasser.
Rostfreie flexible Schläuche (ss flex hose) werden aus speziellen rostfreien Blechstreifen hergestellt, deren Inhalt in den europäischen Normen TSE und EN ISO angegeben ist . In den einschlägigen Normen wird auf mehrere Materialtypen verwiesen. Um das Thema einfacher zu erklären, erwähnen wir nur die gebräuchlichen Typen, die als 304/304L, 316/316L
Die rostfreien Schläuche haben einen Schmelzpunkt von etwa 1400-1450 Grad Celsius (⁰C). Daher sind sie sehr widerstandsfähig gegen ein mögliches Feuer.
Die Außenbeschichtungen (Rohr) haben keine feuerhemmende Spezifikation. Von der Beschichtung wird erwartet, dass sie den Schlauch vor Reinigungschemikalien schützt und keine Gefahr für die Atmung durch Freisetzung der darin enthaltenen gefährlichen Chemikalien darstellt.
CE 14800 Gas Flex Gruppe: https://kastherm.de/en/prod-category/en-14800-gas-flex-group/
Die Schläuche müssen allen in der/den Norm(en) genannten Prüfungen wie mechanischen, chemischen, thermischen usw. unterzogen werden, je nach der beabsichtigten Verwendung der Endprodukte.
Wenn der Verwendungsbereich nicht auf eine bestimmte Norm beschränkt ist, kann der Kunde verlangen, dass das Produkt gemäß der allgemeinen Norm TS EN 10380 für Flexschläuche oder einer anderen Art von Sonderprüfung geprüft wird.
Die Hersteller sind berechtigt, für die Produkte, die diese Prüfungen erfolgreich bestehen, Zertifikate von den entsprechenden Institutionen zu erhalten.
Wir empfehlen den Anwendern dringend, diese Zertifizierungen vorrangig zu beachten.
Hinweis: In diesem Dokument werden wir die Produkte als „Schlauch“ und „flexible Schlauchleitung“ bezeichnen. Der Begriff „Schlauch“ wird für die Produkte ohne geschweißte Armaturen verwendet.
Flexibler Schlauch aus Edelstahl Unternehmen Türkei
Türkischer flexibler Schlauch, Türkischer flexibler Schlauch aus Edelstahl Hersteller, Lieferanten
Flexibler Edelstahlschlauch Made in Turkey von türkischen Lieferanten, Exporteuren und Herstellern in der Türkei

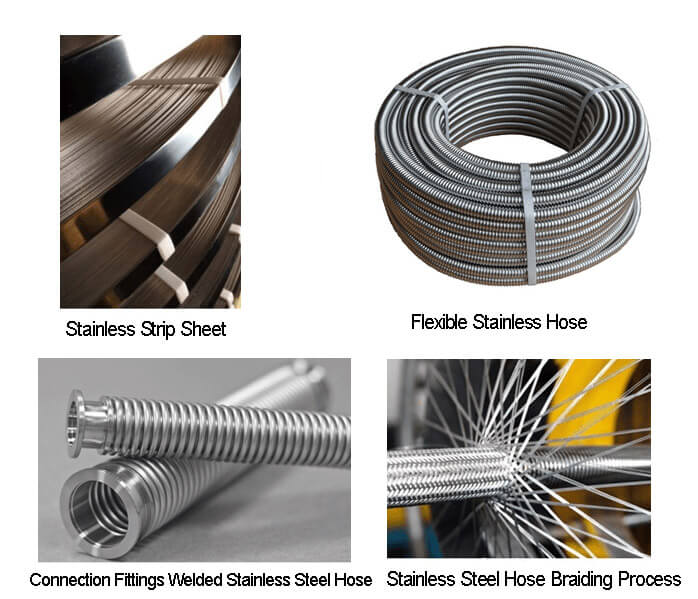

HERSTELLUNGSSTUFEN VON FLEXIBLEN SCHLÄUCHEN
Die Herstellung des Flexschlauchs beginnt als „rostfreies Band“, das hinsichtlich seines chemischen Gehalts, der Schnitt- und Oberflächenqualität, der Glätte, der Dicke usw. sehr präzise gefertigt wird.
Dann wird es auf einer Produktionslinie ununterbrochen mit einem beliebigen Verfahren wie WIG, Laser, Plasma usw. geschweißt, und es wird zu einem Rohr. Danach wird es auf der gleichen Linie durch hydraulische oder mechanische Umformung zu einem flexiblen Schlauch mit Riffelung. Gleich danach wird er einer Dichtheitsprüfung unterzogen.
Wenn er nach dem Aufrollen und Verpacken sofort versandt werden soll, wird der „Schlauch“ zu einem Produkt, z. B. Solar-Flexschläuche. Soll er hingegen als „Schlauchleitung“ ausgeliefert werden, muss er mindestens eine der unten genannten Stationen durchlaufen. Während dieser Prozesse werden die Halbfertigprodukte einer oder mehreren Dichtheitsprüfungen unterzogen. Mit anderen Worten: Jedes Produkt wird insgesamt mindestens 2 Mal geprüft, ohne Ausnahme.
1- Schweißen der Endstücke (Armaturen) wie Nippel, Kupplung/Muffe (Verwendung mit Überwurfmutter
– Alle Arten von flexiblen Schlauchleitungen
2- Drahtumflechtung aus rostfreiem Stahl
– 14800 Kocherflex
3- Glühen (zum leichten Biegen und für 100 % Dehnbarkeit)
– 15266 Gasschlauch für Innenräume
– 11353 Dehnbares Kabel
4- Ummantelung des Rohres (Isolierung) mit transparentem und undurchsichtigem PVC, Polyolefin/Polyethylen, PVC+Polyethylen-Schaumstoffen
– 14800 Flex für Herdanschluss (Transparentes PVC)
– 15266 Innenraum-Gas-Flex (undurchsichtiges PVC)
– 10670 Flex für Kombi-Anschluss (Polyethylen/Polyolefin)
– 10878 Zähleranschluss-Flex (Polyethylen/Polyolefin)
– 11353 Verlängerbarer Flex (Polyethylen/Polyolefin))
– Solar-Flex (PVC+Polyethylenschaum)
5-schließend
– 11353 Dehnbare Flex
TECHNISCHE SPEZIFIKATIONEN und VARIANTEN VON FLEX (FLEXIBLE) SCHLAUCH
A. MATERIALQUALITÄT – CHEMISCHER GEHALT
Unter dem vorangegangenen Titel haben wir festgestellt, dass das Wort „Qualität“ nicht die gleiche Bedeutung wie „qualifiziert“ hat, wie wir sie im täglichen Leben verwenden, sondern dass es sich vielmehr auf die im Metall selbst enthaltenen Elemente bezieht. Mit anderen Worten, es handelt sich um Materialtypen, die entstehen, wenn die Elemente wie Chrom, Nickel, Molybdän usw. im Rohmaterial in unterschiedlichen Verhältnissen vorhanden sind.
Die flexiblen Schläuche werden aus rostfreiem Stahlblech hergestellt. Damit ein Metall als „rostfreier Stahl“ bezeichnet werden kann, muss es mindestens 10,5 % Chrom (nach Gewicht) enthalten.
Die rostfreien Stähle(Wikipedia: rostfreier Stahl ) sind die Stähle, die sehr widerstandsfähig gegen die Bildung von rotem Rost (Eisenoxid) sind, die wir im Allgemeinen kennen. Dennoch korrodieren viele Arten von rostfreien Stählen, wenn sie chemisch aggressiven Situationen ausgesetzt sind. Mit anderen Worten, es ist sehr wichtig, dass der Benutzer das Material entsprechend dem beabsichtigten Verwendungszweck auswählt oder dem Hersteller vor der Bestellung die notwendigen Informationen zukommen lässt und so den Hersteller in die richtige Richtung lenkt.
Wie bereits in der Einleitung erwähnt, können wir die Qualitäten der für die Schlauchproduktion verwendeten Bleche in 2 Hauptgruppen einteilen. 304 / 304L und 316 / 316L.
** 304 / 304L – enthalten 8-12% Nickel und 17,5-2% Chrom. Sie können in Flüssigkeiten wie Wasser, Gas usw. verwendet werden, außer in aggressiven Umgebungen wie Salzwasser, übermäßig feuchter Umgebung usw.
** 316 / 316 L – enthalten 10-13% Nickel, 16,5-18,5% Chrom und 2-2,5% Molybdän. Sie können sogar unter aggressiven Bedingungen wie Salzwasser usw. verwendet werden und weisen dank des enthaltenen Molybdäns eine sehr hohe Korrosionsbeständigkeit auf.
* Der Buchstabe „L“ am Ende steht für einen niedrigen Kohlenstoffgehalt. Der niedrige Kohlenstoffanteil verhindert die Korrosion (Sensibilisierungskorrosion), die in der Molekularstruktur sowohl beim Schweißen als auch beim Glühen auftreten kann.
Während der Kohlenstoffanteil bei normalen Qualitäten maximal 0,08% beträgt, liegt dieser Anteil bei niedrigen Kohlenstoffanteilen bei maximal 0,03%.

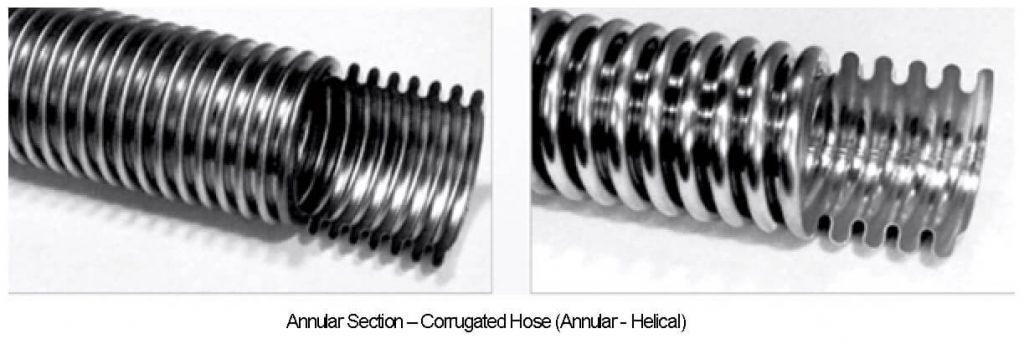

B. WELLENPROFIL (RIFFELPROFIL)
Es gibt 2 Hauptprofilarten: ringförmig und schraubenförmig. Bei der ringförmigen Ausführung verlaufen die Wellen senkrecht zur Schlauchachse, was die Installation erleichtert und die Verwendung sicherer macht.
Außerdem verursachen Ringschläuche bei hohem Druck oder Druckstößen keine Torsionskräfte und sind daher im Vergleich zu Spiralschläuchen widerstandsfähiger.
Wegen dieser überlegenen technischen Eigenschaften werden heute Ringschläuche bevorzugt.
C. WELLENFÖRMIGER (GEWELLTER) TYP

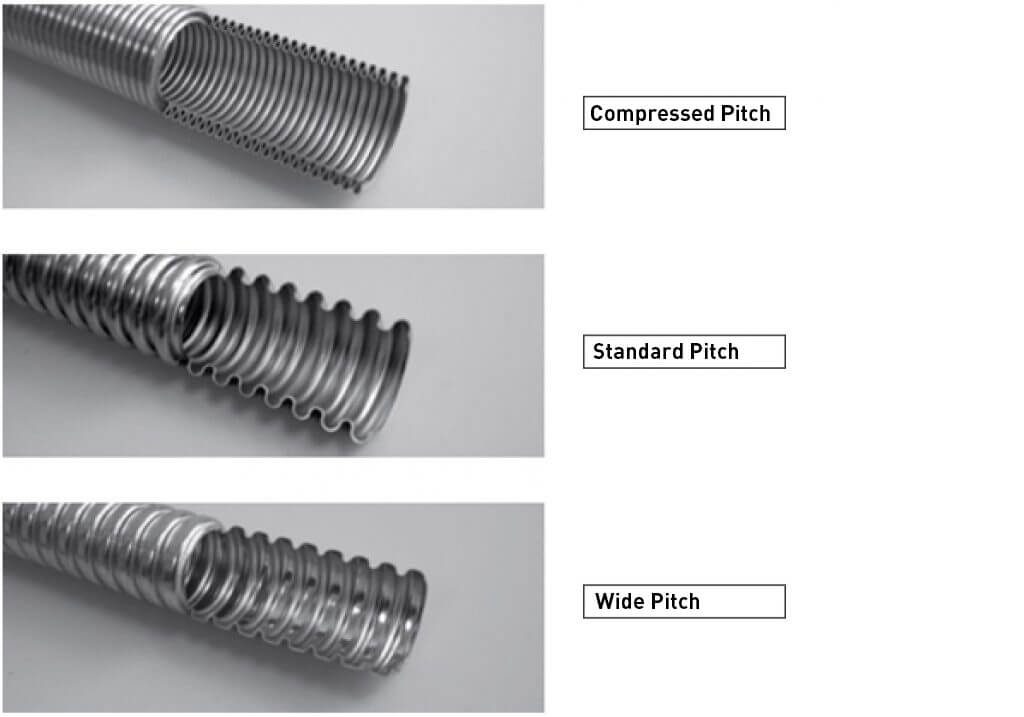

Rostfreie flexible Schläuche (ss flex hose) können entsprechend ihrem Verwendungszweck in 3 Hauptteilungsarten eingeteilt werden: Weit, Standard und geschlossen (komprimiert). Die Anzahl der Riffel auf dem Schlauch nimmt zu, so dass die Wellen häufiger werden, wenn wir von der breiten zur komprimierten Teilung übergehen.
Die Druckfestigkeiten der Knotentypen und ihre Auswirkungen auf die Flexibilität sind in der nachstehenden Tabelle aufgeführt.
| TYP | DRUCKSTUFE | FLEXIBILITÄT |
| GESCHLOSSEN (KOMPRIMIERT) | + | + + + + |
| STANDARD | + + | + + + |
| BREIT | + + + | + + |
Wie aus der Tabelle hervorgeht, nimmt die Flexibilität zu, die Druckfestigkeit jedoch ab, wenn die Anzahl der Knotenpunkte zunimmt.
(Komprimierte Teilung, Standard-Teilung, breite Teilung)
D. SCHLAUCHVERBINDUNGEN
Die Endstücke der flexiblen Schlaucharmaturen wie Nippel, Kupplung/Muffe (Verwendung mit Überwurfmutter), Mutter usw. können aus Materialien wie Edelstahl, Kohlenstoffstahl, verchromtem Stahl, Messing, verchromtem Messing usw. in Übereinstimmung mit den TS EN-Normen hergestellt werden, je nach Wunsch oder Vorgabe der Norm. Bei nicht genormten Anwendungen ist die richtige Materialauswahl durch den Benutzer/Hersteller wichtig, wie z. B. bei Schläuchen.
E. BESCHICHTUNGSARTEN (MANTEL) – VERWENDUNGSZWECK UND VORTEILE
Die Beschichtung des rostfreien Schlauches kann entsprechend dem in den einschlägigen Normen oder speziellen Anforderungen angegebenen Verwendungszweck erfolgen.
Im Allgemeinen wird diese Beschichtung auf dem Markt als „Schlauch“ bezeichnet.
Die rostfreien Flexschläuche haben einen Schmelzpunkt von etwa 1400-1450 Grad (C). Daher sind sie sehr widerstandsfähig gegen ein mögliches Feuer. Die Außenbeschichtungen (Schlauch) haben keine feuerhemmende Spezifikation. Von der Ummantelung wird erwartet, dass sie den Schlauch vor Reinigungschemikalien schützt und keine Gefahr für die Atmung durch Freisetzung der darin enthaltenen gefährlichen Chemikalien darstellt.
Arten der Schlauchummantelung (Beschichtung)
1- Transparentes PVC: Es wird für 14800 Herdanschlüsse und Water Flex verwendet. Der Hauptzweck besteht darin, die Beschädigung von Schläuchen und Endstücken durch aggressive Chemikalien zu verhindern, die bei der Hausreinigung verwendet werden können. Darüber hinaus erfüllt es Funktionen wie einfache Reinigung, dekoratives Aussehen, Geräusch- und Vibrationsdämpfung von Wasserleitungen und trägt zusätzlich zur Flexibilität bei.
2- Undurchsichtiges PVC: Es wird für 15266 Gasschläuche für den Innenbereich verwendet. Es schützt den Schlauch vor aggressiven Chemikalien und äußeren Einflüssen. Es gewährleistet eine einfache Reinigung und ein dekoratives Aussehen.
3- Polyethylen /Polyolefin: Es hat eine weiche und widerstandsfähige Struktur. Dank seiner weichen Struktur wird es für alle Produkte verwendet, bei denen eine zusätzliche vakuumierte Beschichtung erwünscht ist (Combi Flex, Extensible Flexes, Meter Flexes, etc.)
4- PVC + Polyurethan-Schaum: Diese Art der Ummantelung, die aus einem PVC-Verbundstoff auf Polyurethanschaum hergestellt wird, wird für Solaranlagenschläuche bevorzugt, da sie sehr widerstandsfähig gegen natürliche Einflüsse wie große Hitze, Regen, Schnee, Schlamm usw. ist und eine sehr gute Wärmeisolierung aufweist. Er hat auch ein integriertes Sensorkabel.
5- Polyurethanschaum: Er kann in Wasser- und Gebläsekonvektoren mit dem Ziel der Wasserisolierung verwendet werden.
VERWENDUNGSZWECKE UND BESONDERE MERKMALE VON FLEXIBLEN SCHLAUCHARMATUREN
Unter diesem Titel geben wir in den nachstehenden Tabellen die Normen und besonderen Spezifikationen von Schlaucharmaturen an, die in den Anwendungsbereich der TS EN-Normen fallen.
TS EN 14800 -FLEX FÜR HERDANSCHLÜSSE
| BESCHREIBUNG DER SPEZIFIKATION | ANMERKUNG |
| TYP DES ROHRKNOTENS | GESCHLOSSEN (KOMPRIMIERT) |
| ROSTFREIES DRAHTGEFLECHT | VERFÜGBAR |
| ANNEALISIERUNG | K.A. |
| ENDSTÜCKE | EDELSTAHL |
| AUSSENBESCHICHTUNG | TRANSPARENTES PVC-ROHR |
TS EN 10670 – FLEXEN FÜR KOMBIANSCHLÜSSE
| BESCHREIBUNG DER SPEZIFIKATION | ANMERKUNG |
| TYP DES ROHRKNOTENS | STANDARD |
| ROSTFREIES DRAHTGEFLECHT | K.A. |
| ANNEALISIERUNG | K.A. |
| ENDSTÜCKE | CHROMIUM-EISEN |
| ÄUSSERE BESCHICHTUNG | POLYETHYLEN/POLYOLEFIN-ROHR (EXTRA VAKUUMIERT) ODER BLANK |
TS EN 10878 – FLEXEN FÜR ZÄHLERANSCHLUSS
| BESCHREIBUNG DER SPEZIFIKATION | ANMERKUNG |
| TYP DES ROHRKNOTENS | STANDARD |
| ROSTFREIES DRAHTGEFLECHT | K.A. |
| ANNEALISIERUNG | K.A. |
| ENDSTÜCKE | CHROMIUM-EISEN |
| ÄUSSERE BESCHICHTUNG | POLYETHYLEN/POLYOLEFIN-ROHR (EXTRA VAKUUMIERT) ODER BLANK |
TS EN 15266 – INNENLIEGENDE GASROHRE
| BESCHREIBUNG DER SPEZIFIKATION | ANMERKUNG |
| TYP DES ROHRKNOTENS | OFFEN |
| ROSTFREIES DRAHTGEFLECHT | K.A. |
| ANNEALISIERUNG | VERFÜGBAR |
| ENDSTÜCKE | MESSING |
| AUSSENBESCHICHTUNG | UNDURCHSICHTIGES PVC-ROHR |
UNI 11353 – DEHNBARE FLEXEN (FÜR NICHT STANDARDISIERTE OPTIONALE VERWENDUNG NACH „/“)
| BESCHREIBUNG DER SPEZIFIKATION | ANMERKUNG |
| TYP DES ROHRKNOTENS | EXTRA GESCHLOSSEN (EXTRA KOMPRIMIERT) |
| ROSTFREIES DRAHTGEFLECHT | K.A. |
| ANNEALISIERUNG | VERFÜGBAR |
| ENDSTÜCKE | EDELSTAHL/CHROMIUM-EISEN |
| AUSSENBESCHICHTUNG | POLYETHYLEN/POLYOLEFIN-SCHLAUCH (EXTRA VAKUUMIERT) ODER BLANK |
KESSEL FLEXEN
| BESCHREIBUNG DER SPEZIFIKATION | ANMERKUNG |
| TYP DES ROHRKNOTENS | AUF ANFRAGE |
| ROSTFREIES DRAHTGEFLECHT | K.A. |
| ANNEALISIERUNG | K.A. |
| ENDSTÜCKE | AUF ANFRAGE |
| AUSSENBESCHICHTUNG | POLYETHYLEN/POLYOLEFIN-SCHLAUCH (EXTRA VAKUUMIERT) ODER BLANK |
SOLAR FLEXES
| BESCHREIBUNG DER SPEZIFIKATION | ANMERKUNG |
| TYP DES ROHRKNOTENS | OFFEN/AUF ANFRAGE |
| ROSTFREIES DRAHTGEFLECHT | K.A. |
| ANNEALISIERUNG | K.A. |
| ENDSTÜCKE | K.A. |
| AUSSENBESCHICHTUNG | KABELUMMANTELT/SCHNURLOS/SPEZIALISOLIERT |
GEBLÄSEKONVEKTOREN/WASSERFLEXE
| BESCHREIBUNG DER SPEZIFIKATION | ANMERKUNG |
| TYP DES ROHRKNOTENS | OFFEN/STANDARD/AUF ANFRAGE |
| ROSTFREIES DRAHTGEFLECHT | K.A. |
| ANNEALISIERUNG | K.A. |
| ENDSTÜCKE | EDELSTAHL/CHROM-EISEN/MESSING |
| AUSSENBESCHICHTUNG | AUF ANFRAGE |
Zusammenfassend lässt sich sagen, dass flexible Schläuche und Schlauchzubehör aus rostfreiem Stahl wichtige Komponenten sind, die in verschiedenen Bereichen eingesetzt werden. In unseren Haushalten werden sie häufig in Heizkesseln, Öfen, Zählern, Wasserhähnen, Armaturen und dekorativen Gasinstallationen verwendet. Sie werden auch in allgemeinen Sanitäranlagen, Solarenergieanlagen, Heizkesseln, Gebläsekonvektoren und anderen Systemen verwendet.
Flexible Schläuche sind einfach zu installieren und zu verwenden sowie korrosionsbeständig. Sie können Flüssigkeiten wie Erdgas und Heiß-/Kaltwasser transportieren. Edelstahlschläuche werden in Übereinstimmung mit den TSE- und EN-ISO-Normen hergestellt und spezifischen Tests unterzogen. Die Hersteller erhalten eine Zertifizierung für Produkte, die diese Tests bestehen, und den Kunden wird empfohlen, auf diese Zertifizierungen zu achten.
Die Herstellung von Schläuchen beginnt mit Bandstahlblechen aus Edelstahl und durchläuft Phasen wie Schneiden, Schweißen, hydraulische oder mechanische Formgebung. Das Ergebnis ist ein flexibler Schlauch oder eine Schlauchleitung. Es können verschiedene Arten von flexiblen Schläuchen mit unterschiedlichen Armaturen, Beschichtungen und Umhüllungen hergestellt werden.
Die am häufigsten verwendeten Materialqualitäten sind Edelstahl 304/304L und 316/316L. Diese Materialien sind korrosionsbeständig und können für den Einsatz in verschiedenen Umgebungen ausgewählt werden. Der niedrige Kohlenstoffgehalt verhindert Korrosion beim Schweißen und Glühen.
Flexible Edelstahlschläuche werden aufgrund ihrer Haltbarkeit, Flexibilität und Korrosionsbeständigkeit in vielen Anwendungen bevorzugt eingesetzt. Sie sind ein wichtiges Bauteil, das Flüssigkeiten effektiv transportiert und gleichzeitig die Sicherheit gewährleistet.
